自粘瀝青防水卷材常見(jiàn)問(wèn)題及處理措施
瀏覽：2960次，時(shí)間：2022.08.12
自粘瀝青防水卷材常見(jiàn)問(wèn)題及處理措施

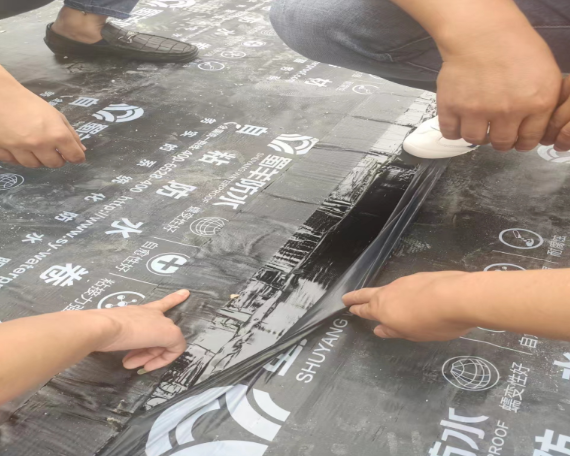

1、自粘自合物防水卷材表面的隔離膜與瀝青涂蓋料不易分離，即不易撕掉膜。
①自粘產(chǎn)品的耐熱性要求在70℃情況下滑動(dòng)不超過(guò)2㎜，但是夏季環(huán)境溫度較高，卷材經(jīng)暴曬后表面溫度高達(dá)到60℃以上時(shí)，自粘卷材的涂蓋料已經(jīng)成為粘流狀態(tài)，撕膜時(shí)，涂蓋料會(huì)隨著膜一起移動(dòng)；還有在運(yùn)輸、搬運(yùn)的影響，隔離膜已經(jīng)嵌入瀝青層，也會(huì)造成撕不開(kāi)膜。②生產(chǎn)時(shí)采用的瀝青原料本身的耐熱性直接影響到隔離膜的去除，耐熱性高的瀝青涂層在溫度高時(shí)對(duì)隔離膜的撕除更容易。③生產(chǎn)采用的隔離膜的涂硅質(zhì)量、厚度以及均勻性對(duì)膜的去除也有一定的影響，不同的硅油耐熱性不同，在高溫下容易變質(zhì)或流動(dòng)，直接影響撕膜效果，涂硅不均勻更容易導(dǎo)致膜局部不易去除，硅油涂薄也不易去除隔離膜。①貯存與運(yùn)輸：高溫施工時(shí)，防水材料貯運(yùn)應(yīng)避免日曬，貯存環(huán)境高溫氣溫：自粘型卷材不超過(guò)45℃；露天堆放的防水材料應(yīng)采取遮陽(yáng)防曬等措施，對(duì)于項(xiàng)目施工現(xiàn)場(chǎng)，宜搬隨用隨。②裝卸∶卷材裝卸時(shí)需輕拿輕放，避免卷材重創(chuàng)變形。避免暴力裝卸導(dǎo)致卷材磕破損傷等情況（野蠻裝卸導(dǎo)致的磕破損傷，會(huì)損壞自粘卷材表面的隔離膜，施工時(shí)撕膜困難，影響施工效率）。③選用耐高溫的瀝青以及優(yōu)質(zhì)的硅油膜，提高卷材的質(zhì)量。

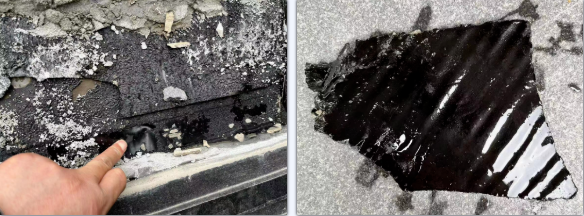

2、自粘濕鋪（雙面粘）在立面、坡面磚磚后分層、脫落。
1）原因分析：1.5mm自粘濕鋪（雙面粘）卷材施工完成后未作水泥砂漿保護(hù)層直接貼掛石材，高溫天氣下瀝青石材溫度直接傳導(dǎo)至卷材瀝青層，造成瀝青軟化，加之石材重量就出現(xiàn)分層脫落現(xiàn)象。2）采取措施：高溫環(huán)境下，厚度1.5mm的自粘濕鋪改性瀝青防水卷材應(yīng)避免在掛磚的立面、坡面使用，最好選用3mm自粘聚合物改性瀝青卷材加固定措施。

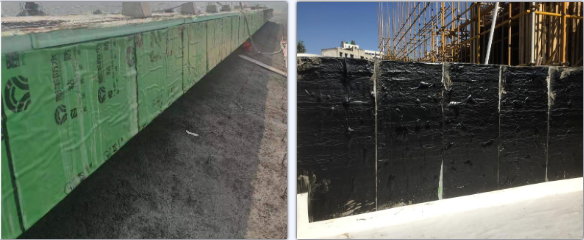

3、剪力墻防水層施工后出現(xiàn)變形、褶皺、空鼓等現(xiàn)象。
1）原因分析：剪力墻的防水層施工完成后久久未作保護(hù)層，自粘瀝青防水卷材長(zhǎng)時(shí)間暴曬在高溫下，自粘卷材表面PE膜/瀝青層，出現(xiàn)收縮、鼓包、褶皺、老化等現(xiàn)象。

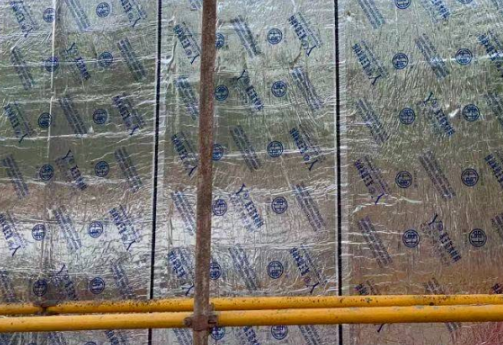

2）采取措施：非外露使用的自粘濕鋪/聚合物改性瀝青防水卷材施工完畢后應(yīng)盡快做保護(hù)層。考慮到施工工序的搭接時(shí)間，地下室外墻建議選用表面為PET鍍鋁膜/氟碳膜的自粘卷材,利用反光隔熱膜來(lái)遮擋、隔熱，降低陽(yáng)光對(duì)自粘卷材影響。
阿里巴巴批發(fā)店
